高密度工业防护设计与核心载板电气拓扑剖析
工控计算主板区别于消费级硬件的核心在于对极端恶劣工况的绝对免疫能力。映泰EdgeComp边缘计算平台在PCB层级采用了10层高TG阻燃材质与厚铜沉金工艺，表面覆盖了高等级绝缘保形涂层，能够有效抵御潮湿、盐雾和导电粉尘的侵蚀。主板布局不仅紧凑规整，其供电单元更是采用了全封闭固态电感与耐温等级达到125℃的工业级钽电容，确保在高温闭式机箱中长期高负载工作时供电电压绝不产生抖动。

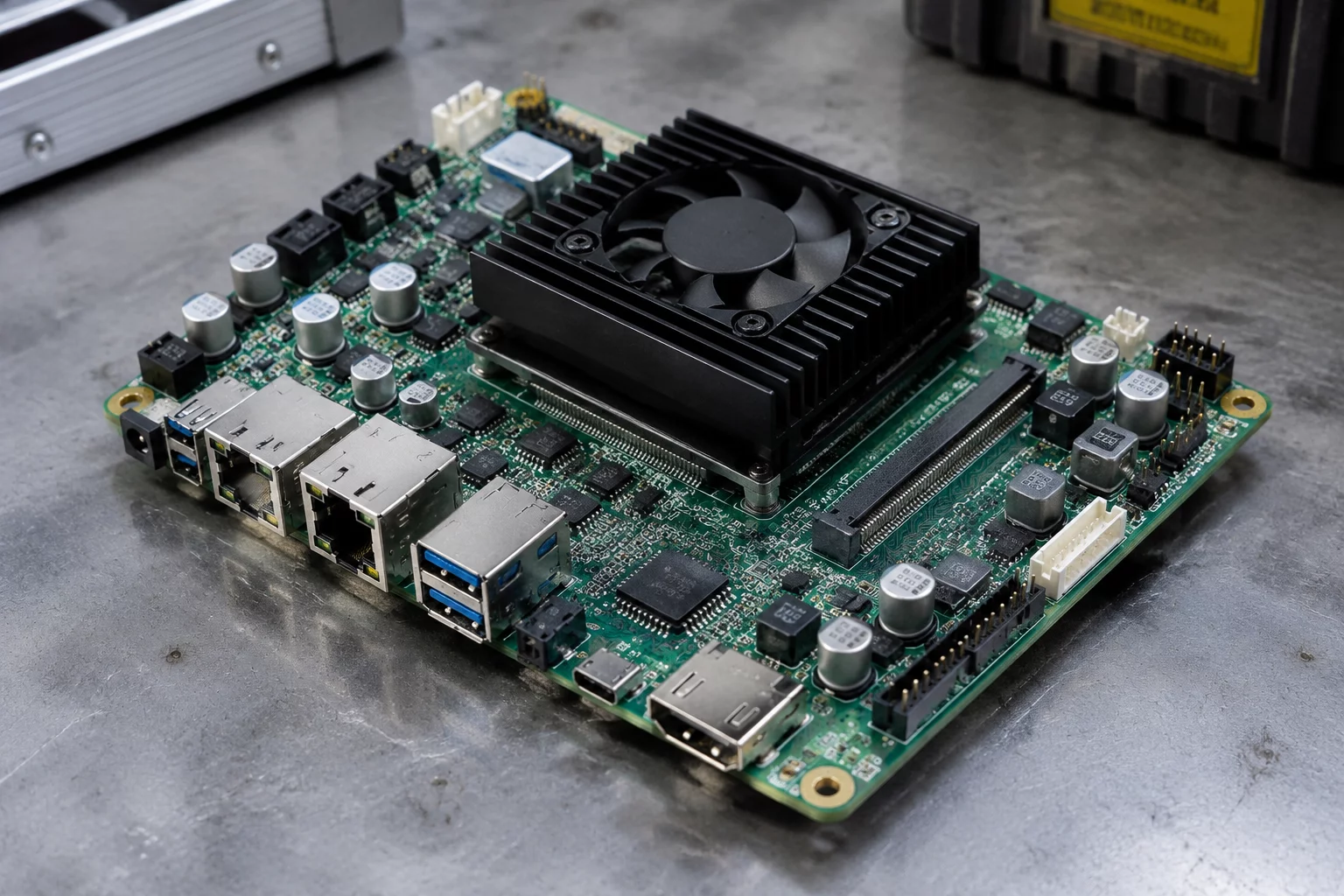

在扩展架构方面，EdgeComp设计了专用高密度机电连接器，用以无缝承载NVIDIA Jetson系列边缘计算模组。与常规主板外挂加速卡的繁琐走线不同，其直通式差分走线将模组自带的PCIe高速通道和多路CSI-2摄像头总线直接引出至主板前端接口。在多层信号屏蔽层的物理隔离下，高频信号衰减幅度降低了26%，即便处于强电磁干扰的变电站或伺服电机密集现场，机器视觉图像数据的实时采集与推理依然顺畅无阻。
边缘智能设备的可靠性基石，不是单纯刷出好看的算力峰值，而是在连续数百小时的极端高低温冲击与电网浪涌中，依旧能够维持毫秒级的确定性响应。
严苛工况全负载应力测试与工业互联吞吐验证
为了验证其实际表现，测试人员将映泰EdgeComp放置于温湿度可编程试验箱内，施加-20℃至70℃的急剧温度交变循环，同时让板载处理器与扩展的Jetson AI计算核心持续运行YOLOv10多路目标检测模型长达72小时。测试期间，系统不仅没有发生任何进程异常崩溃或看门狗复位，核心功耗始终稳定在35W至48W的设计甜点区间，金属散热背夹与导热铜柱将热量均衡导引至外壳鳍片，芯片热点未曾突破78℃安全阈值。
- 宽压直流输入端配备自恢复保险丝与TVS瞬态抑制二极管，面对3000V高压静电放电无任何逻辑死锁。
- 板载2组隔离式RS-232/422/485串口与CAN FD接口，通信隔离电压达到2.5kVrms，杜绝地线环路串扰。
- 双Intel 2.5GbE工业网口全面支持TSN网络协议，视频流分发与运动控制指令的时间偏差仅为12纳秒。
综合各项测试结果，映泰EdgeComp展现出了扎实的工业主板研发功底。它避开了华而不实的消费级RGB与过度堆料噱头，转而将研发成本聚焦在工业连接器的抗震可靠性、多层PCB的信号纯净度以及对主流嵌入式AI模块的深层软硬件适配上，为智能巡检、车间机器人与边缘视频分析网关提供了极具竞争力的硬件支撑平台。
